DRM3_日本大同高韧性基体型高速钢_DRM3的技术参数

DRM3
冷作锻造模具用钢
淬透性优良的高硬度、高韧性基体型高速钢
DRM3是日本大同特殊钢株式会社DRM系列冷作锻造模具用钢。DRM3是在以往的MH88基础上进行提升，其高硬度和高韧性适用于高精度产品成形的真空淬火对应的高速钢。DRM3适用于各种冷作模具的材料，各种热作及温作锻造模具。

⒈DRM3的特长：
⑴、最高使用硬度可达66HRC。
⑵、碳化物微细，比MH51韧性高，疲劳特性良好。
⑶、淬透性优良，大直径材料用真空热处理炉淬火也可维持其高性能。
⑷、通过特殊熔炼，非金属变杂物少均匀性优良。

⒉DRM3的化学成分：
日本大同专利钢种

⒊DRM3的热处理条件：
锻造温度(℃) 热处理条件(℃) 硬度
 退火 淬火 回火 退火(HB) 淬火回火(HRC)
再锻温度(请垂询) 800~880℃缓冷 1100~1140℃油冷或热浴或真空炉气冷 550~620℃空冷≥2次 ≤235HB 62~66HRC

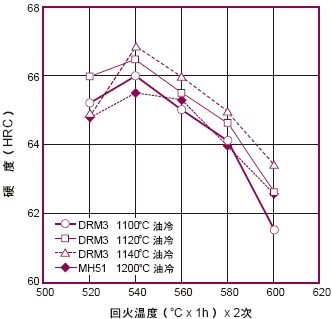

DRM3的淬火回火曲线图如下所示：

试样形状：□15×15mm
淬火冷却方式：油冷
回火冷却方式：空冷

⒋DRM3的组织(退火状态)：
DRM3粗大碳化物少，组织均匀。

DRM3的组织图

⒌DRM3的物理特性：
⑴、热膨胀系数
温度 20~100℃ 20~200℃ 20~300℃ 20~400℃ 20~500℃ 20~600℃
×10-6/K 11.1 11.5 11.9 12.2 12.4 12.7
⑵、热传导率
W/m?K(cal/cm.sec. ℃) 25℃ 200℃ 300℃ 400℃ 500℃ 600℃ 700℃
 18.0(0.043) 21.5(0.051) 23.1(0.055) 24.2(0.058) 24.4(0.058) 25.2(0.060) 26.0(0.062)
⑶、比热
J/kg?K(cal/g.℃) 25℃ 200℃ 300℃ 400℃ 500℃ 600℃ 700℃
 424(0.101) 480(0.115) 520(0.124) 560(0.134) 612(0.146) 698(0.167) 830(0.198)
⑷、杨氏模量 210GPa
注：试片热处理条件：淬火1140℃油冷回火560℃，空冷 2次调整。

⒍DRM3的高温硬度

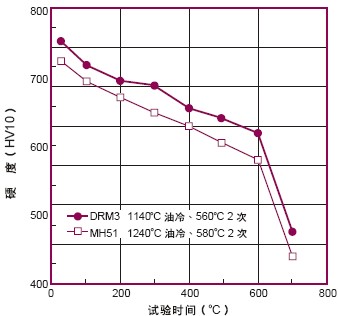

以下为DRM3高温硬度对比曲线

DRM3高温硬度对比曲线图

⒎DRM3的应用：
⑴、冷作锻造冲头或模具
⑵、冷作轧辊，雕刻轧辊
⑶、真空淬火高速工具钢

更多信息
请直接与我公司服务人员联络（热线电话：400-699-1286），以获得更多的有关模具钢材的选择、应用、热处理及库存等相关资料。

资料来源：日本大同特殊钢株式会社
编辑整理：东莞市弘超模具科技有限公司

『版权所有，转载或引用请注明链接和出处』
