ORVAR SUPREME模具钢_ORVAR SUPREME特性_ORVAR应用实例|东莞市弘超模具科技有限公司


ORVAR SUPREME模具钢_ORVAR SUPREME特性_ORVAR应用实例

ORVAR SUPREME模具钢_ORVAR SUPREME特性_ORVAR应用实例

ORVAR SUPREME
高寿命热作模具钢
UDDEHOLM TOOLING



ORVAR SUPREME瑞典乌德霍姆工模具钢Uddeholm系列的一种高寿命热作模具钢,ORVAR SUPREME具有优异的各向同性,优良的耐热冲击和抗热疲劳性能,良好的高温强度和热处理尺寸稳定性,ORVAR SUPREME制作的模具可以减缓热龟裂的发生,提高模具寿命。东莞市弘超模具科技有限公司专业销售瑞典乌德霍姆高寿命热作模具钢ORVAR SUPREME,提供原厂材质证明书。

ORVAR SUPREME的特性
ORVAR SUPREME是一种铬、钼、钒合金工具钢,其特性如下:
优良的耐热冲击和抗热疲劳性能;良好的高温强度;各个方向上优异的韧性和延展性;良好的机加工性及抛光性;优良的淬透性;良好的热处理尺寸稳定性。
ORVAR SUPREME模具钢在经过特殊炼钢技术和严密质量控制后,钢材拥有高纯度和非常好的显微组织。东莞弘超实际应用证明,与传统工艺冶炼的H13类相比,ORVAR SUPREME模具钢展现出更优异的各向同性。这对于模具的抵抗高的机械及热疲劳应力性能更具价值,如压铸模具、锻造模具及挤型模具等。在实际应用中ORVAR SUPREME制作的模具可选用高于普通H13类材料1~2HRC的硬度而不会牺牲韧性。高硬度可以减缓热龟裂的发生,提高模具寿命。
ORVAR SUPREME模具钢符合北美压铸协会(NADCA)#207-2003压铸模具用高级H13 钢标准。

ORVAR SUPREME的化学成分
化学成分% C Si Mn Cr Mo V
0.39 1.00 0.40 5.20 1.40 0.90
标准对照 AISI H13,DIN W-Nr.1.2344,JIS SKD 61
出厂状态 软性退火,硬度约180HB

ORVAR SUPREME的应用实例

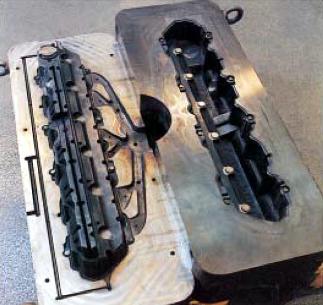

⑴、压铸模具
部件 锡铅锌合金HRC 铝镁合金HRC
压铸模具 46~50 42~48
镶块,型心 46~52 44~48
浇口 48~52 46~48
喷嘴 35~42 42~48
顶针(氮化) 46~50 46~50
柱塞,套筒(通常进行氮化) 42~46 42~48
奥氏体化温度 1020~1030℃
⑵、挤压模具
部件 镁合金HRC 铜合金HRC 不锈钢HRC
模仁 44~50 43~47 44~50
模托,衬垫,衬套,顶
杆,承块
41~50 40~48 40~48
奥氏体化温度 1020~1030℃ 1040~1050℃
⑶、热锻模具
被加工材料 奥氏体化温度 使用硬度HRC
铝镁合金 1020~1030℃ 44~52
铜合金 1040~1050℃ 44~52
钢铁 1040~1050℃ 40~50
⑷、塑胶模具
部件 奥氏体化及回火温度 HRC
注塑模,压缩/传递模 奥氏体化温度1020-1030℃
回火温度250℃
50~52
⑸、其它应用
应用 奥氏体化及回火温度 HRC
冷冲切,剪切 奥氏体化 1020~1030℃
回火250℃

50~52
热剪切 奥氏体化1020~1030℃
回火250℃
回火575~600℃

50~52
45~50
模具套环(如:用于紧固金属模) 奥氏体化1020~1030℃
回火575-600℃
45~50
耐磨部件 奥氏体化1020~1030℃
回火575℃氮化
芯部50~52
表面~1000HV1

更多信息
请直接与东莞市弘超模具科技有限公司服务人员联络(热线电话:0769-82621066/82621088,全国统一服务热线:400-699-1286),以获得更多的瑞典乌德霍姆Uddeholm高寿命热作模具钢ORVAR SUPREME技术参数数据以及其它高品质模具钢材的选择、应用、热处理及库存等相关资料。
资料来源:东莞市弘超模具科技有限公司技术中心
版权所有,转载或引用请注明链接和出处

【点击次数:】 【加入时间:2010-04-27 00:00:00】 【关闭本页
