KPM30-日本高周波塑料模具钢KPM30_易切削_易焊接修补|东莞市弘超模具科技有限公司


KPM30-日本高周波塑料模具钢KPM30_易切削_易焊接修补

KPM30-日本高周波塑料模具钢KPM30_易切削_易焊接修补

KPM30
日本高周波塑料模具钢
易切削、优良的焊接修补性能


KPM30是日本高周波模具钢产品系列的一种具有优良切削性和焊接性的新型预硬型塑料模具钢,日本高周波KPM30是在日本工业标准SCM420基础上,针对客户使用欧洲P20模具钢过程中所遇到的难题,从材料的切削性、焊接性以及耐磨性方面进行改良的新型钢种,东莞弘超实践证明,日本高周波模具钢KPM30非常适合应用于汽车车灯、仪表盘等大中型模具。
现在使用欧洲P20系列模具钢的客户遇到下列难点:
⑴、模具加工时间长,生产效率不高;
⑵、材料难切削,加工困难,模具加工的费用高;
⑶、焊接维修要求高,且容易开裂。
预硬化的27~33HRC的KPM30具有多种优秀特性,完全能解决上述所有烦恼。

KPM30化学成分

牌号

弘超编号

主要化学成分(质量分数,%)

KPM30

HC-KPM30

C

Si

Mn

Cr

Mo

0.17

0.30

1.10

2.10

0.20

0.15

标准对照

JIS SCM420改;AISI P20改;DIN 1.2311改。

资料来源

东莞市弘超模具科技有限公司《弘超模具钢质量手册》。
出厂硬度:27~33HRC。

KPM30特性
⑴、优秀的易切削性能:

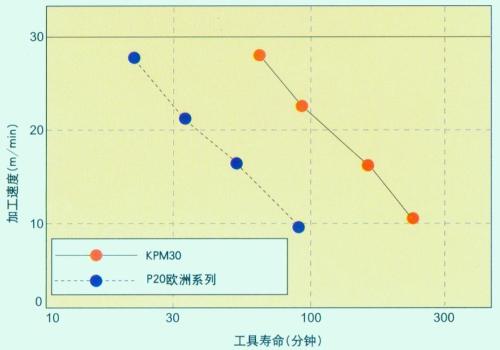

日本高周波塑料模具钢KPM30的易切削性能图
预硬化的KPM30钢同欧洲P20系列材料相比,具有约三倍的易切削性能,切削刀具的寿命也延长三倍,节约工具费用;同欧洲P20系列材料相比,选用预硬化的KPM30钢,能提高20%~40%的加工效率。
⑵、优良的焊接修补性能:
只要遵守基本的焊接条件,就可省去很麻烦的焊接前后的预热和加热,不会出现焊接裂纹;在评价焊接裂纹敏感性的条件下所进行的严格试验中,在不实施焊接前后的预热和加热的情况下,也没出现一点裂纹;因焊接受热部分的硬度低,焊接后的加工也易进行;因焊接引起的硬度变化较小,下图为焊接硬度变化图:

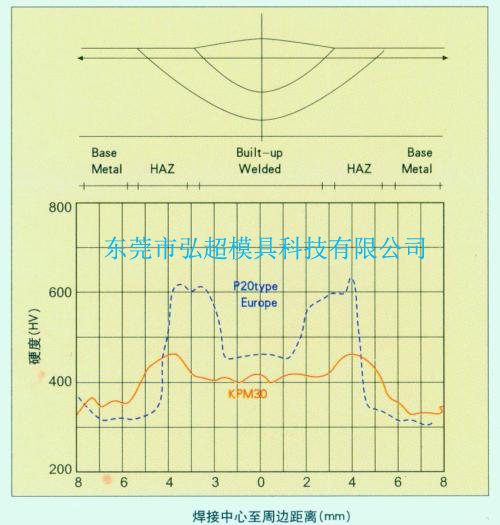

日本高周波塑料模具钢KPM30的焊接硬度变化图
⑶、良好的耐磨损性能:

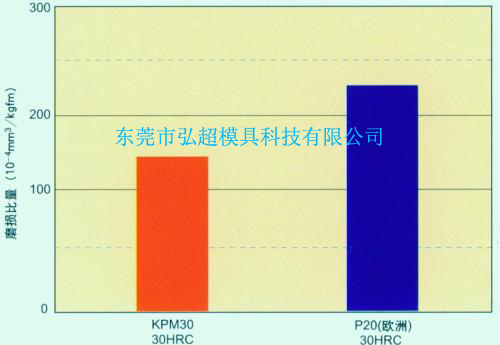

日本高周波塑料模具钢KPM30的耐磨损性能图
KPM30的出厂硬度为27~33HRC,拥有充分的耐磨损性能;对特别要求耐磨损的模具,东莞弘超推荐实施火焰淬火或氮化处理。
⑷、优异的机械力学性能:

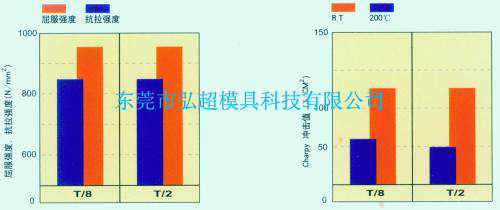

日本高周波塑料模具钢KPM30的机械性能图
拥有塑料模具钢所必需的充足的硬度及韧性;材料内外部强度差异小,能消除因深切削而引起的中心底部强度不够说造成的开裂问题;模具在正常的使用温度(200℃)时的韧性特别好,能避免缺口及大面积的开裂。

KPM30用途
⑴、汽车车灯、仪表盘等大中型塑料模具。
⑵、日常用品及家电制品塑料外壳等大型模具
⑶、耐磨性、韧性、粗糙度要求较高的大型模具型腔。

更多信息
请直接与东莞市弘超模具科技有限公司客服人员联络(热线电话:0769-82621066,全国统一服务热线:400-699-1286),以获得更多的有关日本高周波新型预硬塑料模具钢KPM30的最新产品信息和技术动态以及日本高周波模具钢的选择、应用、热处理及库存等相关资料。
资料来源:东莞市弘超模具科技有限公司技术中心
版权所有,转载或引用请注明链接和出处

【点击次数:】 【加入时间:2014-06-04 00:00:00】 【关闭本页
