DRM1_日本大同高韧性基体型韧性高速钢DRM1_DRM1技术参数

DRM1
高韧性基体型高速钢

DRM1是日本大同特殊钢株式会社DRM系列热作/温作锻造模具用钢，是实现了一般热作工具钢所达不到的硬度和高韧性的基体高速钢。DRM1与以往的基体高速钢相比韧性高，适用于各种热作及温作锻造模具。

⒈DRM1的特性：
①最高使用硬度可达58HRC。
②由于具有高硬度和高韧性其耐热龟裂性良好。
③具有热作钢同等的微细组织及高于一般高速钢的韧性。
④抗热软化能力高，高温强度也良好。
⑤通过特殊熔炼，非金属夹杂物少，均匀性优良。

⒉DRM1的化学成分：
日本大同专利钢种

⒊DRM1的热处理条件：
退火：800~880℃缓冷
淬火：1100~1140℃油冷或热浴或真空炉气冷
回火：550~620℃，空冷，≥2次
硬度：退火，≤235HB；淬火回火，56~58HRC
DRM1的淬火回火曲线图如下所示：

试样形状：□15×15mm
淬火冷却方式：油冷
回火冷却方式：空冷

⒋DRM1的组织(退火状态)：
DRM1粗大碳化物少，组织均匀。

⒌DRM1的物理特性：
⑴、热膨胀系数

温度℃	20~100	20~200	20~300	20~400	20~500	20~600	20~700	20~800
×10-6/K	11.2	11.4	11.7	11.9	12.2	12.4	12.7	12.3

⑵、热传导率

温度℃	25	200	300	400	500	600	700
W/m·K (cal/cm.sec. ℃)	22.4 (0.054)	26.3 (0.063)	27.3 (0.065)	28.6 (0.068)	28.4 (0.068)	29.1 (0.070)	28.8 (0.069)

⑶、比热

温度℃	25	200	300	400	500	600	700
J/kg·K (cal/g.℃)	413 (0.099)	487 (0.116)	519 (0.124)	562 (0.134)	616 (0.147)	705 (0.168)	840 (0.201)

⑷、杨氏模量 210GPa
注：试片热处理条件：淬火1140℃油冷、回火560℃空冷 2次调整。

⒍DRM1的高温硬度：

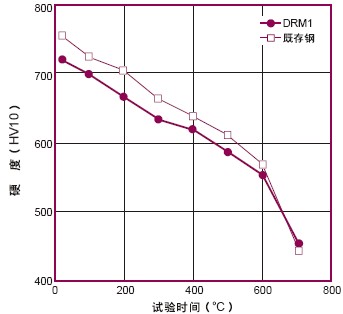

以下为DRM1高温硬度对比曲线

DRM1的高温硬度对比曲线图

⒎DRM1的应用：
①热锻冲头及模具
②温锻冲头及模具

更多信息
请直接与我公司服务人员联络（热线电话：400-699-1286），以获得更多的有关模具钢材的选择、应用、热处理及库存等相关资料。

资料来源：日本大同特殊钢株式会社
编辑整理：东莞市弘超模具科技有限公司

『版权所有，转载或引用请注明链接和出处』
