ASP30_瑞典一胜百ASP30_高耐磨高合金粉末高速钢_ASP30技术资料

ASP30_瑞典一胜百ASP30_高耐磨高合金粉末高速钢_ASP30技术资料

ASP30
瑞典一胜百粉末高速钢
高耐磨高合金粉末钢


ASP30是瑞典一胜百模具钢系列的一种高强度、高耐磨性、高性能粉末高速钢,具有非常好的抗回火性,高硬度下具有高压缩强度。高耐磨性和罕有的良好压缩强度相结合,所以瑞典一胜百ASP30很适合应用于制作重载成型冷作模具。东莞弘超专业销售瑞典一胜百粉末高速钢ASP30,提供原厂材质证明书及配套专业的热处理和技术支持服务,咨询热线:0769-82621066。

ASP30化学成分

ASSAB牌号 ASP30
主要化学成分% C Cr Mo W V Co
1.28 4.20 5.00 6.40 3.10 8.50
标准对照 AISI (M3:2+Co),W.Nr.1.3244,SKH40。
出厂状态 软性退火至最高300HB冷拉最高320HB
资料来源 东莞市弘超模具科技有限公司《弘超模具钢质量手册》。

ASP30特性
ASP30是瑞典一胜百模具钢系列的一种高合金粉末高速钢,其特性为:
⑴、具有高耐磨性;
⑵、高硬度下有高压缩强度;
⑶、良好的整体淬硬性;
⑷、良好的韧性;
⑸、良好的热处理尺寸稳定性;
⑹、良好的磨削性和机加工性;
⑺、非常好的抗回火性。

ASP30的热处理工艺
⑴、软化退火工艺:
保护气氛下软化退火温度850~900℃,在炉中以10℃/小时的冷速冷却到700℃,然后空冷。
⑵、消除应力工艺:
粗加工后,模具应整体加热至600~700℃,保温2小时,缓慢冷却到500℃,然后空冷。
⑶、淬火工艺:
预热温度:450~500℃和850~900℃奥氏体化温度:1050~1180℃, 根据需求的最终硬度按下图选择,模具应被保护,以免淬火过程中出现脱碳或氧化。

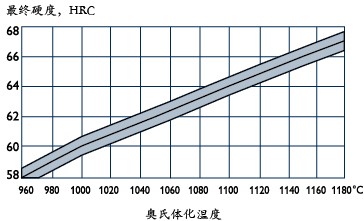

粉末高速钢ASP30奥氏体化温度与最终硬度关系曲线图
图中的最终硬度是瑞典一胜百粉末高速钢ASP30经560℃保温1小时回火3次后的硬度。
注:保温时间=奥氏体化温度模具完全热透后的时间。

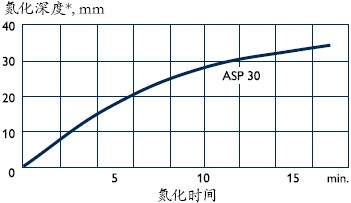

⑷、回火工艺:
不论使用何种奥氏体化温度,均须以560℃回火,且回火3次,每次回火保温至少1小时,每次回火后必须冷却到室温,三次回火后的残余奥氏体量应低于1%。

ASP30的应用
ASP30是一种钴基高合金粉末高速钢,高达8.5%的含钴量对热强度/硬度、抗回火性以及弹性模量有着显著的影响。钴的存在对耐磨性几乎没有影响,因为钴未形成碳化物,ASP30的耐磨性强弱与钢材的基本成分的多与少有关而不是钴(如ASP-23)。另外,钴的存在除了增加压缩强度与高温性能外还稍微降低了韧性和硬化能力。
⑴、高耐磨性和罕有的良好压缩强度相结合能应用于重型成型操作模具。
⑵、在某些冷作操作里,模具的工作面(如切割边或成型面)可能达到超过200°C的温度,这种状况可以在高速压制的模具中证实。同样,在重型成型操作中期待模具的高温性能 。

更多信息
敬请关注东莞弘超模具钢专业网站或直接与东莞市弘超模具科技有限公司客服人员联络(咨询热线:0769-82621066,全国统一服务电话:400-699-1286),以获得更多的有关瑞典一胜百粉末高速钢ASP30产品技术资料、热处理工艺参数选择、性能数据、ASP30应用推荐以及瑞典一胜百模具钢的选择、应用、热处理、库存等相关资料和瑞典一胜百模具钢最新产品资讯。
资料来源:瑞典一胜百工模具钢ASSAB TOOLING
编辑整理:东莞市弘超模具科技有限公司
版权所有,转载或引用请注明链接和出处

【点击次数:】 【加入时间:2011-01-08 00:00:00】 【关闭本页
