通过高温淬火高温回火提高H21钢制热锻模寿命研究

H21钢的国标牌号是3Cr2W8V,碳含量仅为0.35%,但由于含有较多的钨,使它相当于过共析钢。由于钢中含有较多的碳化物形成元素,因此在高温下具有高的强度和硬度,但韧性和塑性不尽人意。H21钢的淬透性较好,截面尺寸为80mm也完全可以淬透。H21钢相变温度较高,抵抗冷热交替的耐热疲劳性能良好。这些性能与淬火温度有关,随着淬火温度的提高而提高,而高温淬火掌握不好会带来很多问题,如变形、开裂、疲劳性能下降等。
H21钢于20世纪20年代开始在工业中使用,至今已有80多年历史,是我国热作模具钢的传统用钢,应用极为广泛。H21钢可以用来制作高温下高应力,但不受冲击负荷的凸模、凹模、挤压模、压铸模等,也可以用来制作同时承受较大压应力、弯应力或拉应力的模具。

通过高温淬火+高温回火,可以提高H21钢制热锻模的寿命。

应用实例:
H21钢制热锻模高温淬火高温回火应用实例一:
挖掘机行走链条40Cr销轴的H21钢热锻模,原采用1050~1100℃淬火,600~620℃回火,硬度为47~49HRC。在1600kN摩擦压力机上使用时,常因早期断裂和压陷而失效,寿命只有500~2000件。按下图所示工艺进行热处理,钢的晶粒度保持在10级左右,硬度为39~42HRC,使用寿命可达7000~10000件。较高要求的热锻模具建议选择高耐热热作模具钢GR(4Cr3Mo3W4VNb)HD(4Cr3Mo2NiVNb)、Y4(4Cr3Mo2MnVNbB、TM(4Cr3Mo2WVMn、Y10(4Cr5Mo2MnVSi)、HM1、HM3等。

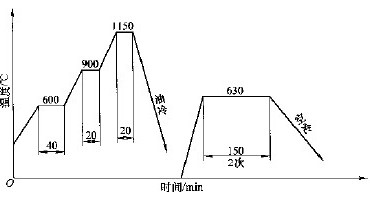

H21钢制40Cr销轴热锻模高温淬火高温回火热处理工艺

H21钢制热锻模高温淬火高温回火应用实例二:
自行车脚拐热锻模,外形尺寸为80mm×85mm×380mm,用H21钢制作,常规处理模具寿命只有4000多件,主要失效形式为型腔开裂与塌陷。由于模具工件表面温度达700℃左右,对高温强度要求较高,改用高温淬火高温回火热处理工艺,模具寿命稳定在9000件左右。较高要求的热锻模具建议选择国产基体钢类型钢种65Nb、012Al、CG-2、RM2等。
热处理工艺如下图所示。

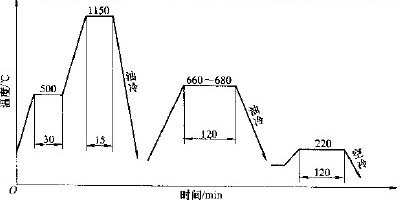

H21钢制自行车脚拐热锻模高温淬火高温回火热处理工艺

更多信息
请直接与东莞市弘超模具科技有限公司服务人员联络(热线电话:0769-82621066/82621088,全国统一服务热线:400-699-1286),以获得更多的有关热锻模具热处理工艺参数以及热锻模具钢(日本大同模具钢DH31-S、DH31-EX、瑞典一胜百模具钢8418、8407、HOTVAR、瑞典乌德霍姆Uddeholm模具钢ORVAR SUPREME、DIEVAR、QRO90、德国葛利兹模具钢1.2344、1.2367等)的选择、应用、热处理及库存等相关资料。
资料来源:东莞市弘超模具科技有限公司
