当前位置:首页 -->技术服务 -->焊接加工


瑞典一胜百冷作工具钢焊补及焊接说明书

瑞典一胜百冷作工具钢焊补及焊接说明书

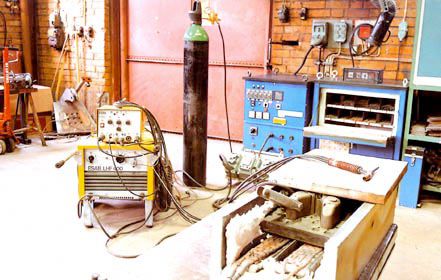

下表为东莞弘超技术中心根据瑞典一胜百模具钢提供的技术资料编辑整理的有关瑞典一胜百冷作工具钢焊补及焊接说明:

ASSAB
牌号
供货状态 焊接方法 焊条型号 预热温度 焊补后硬度 备    注
MMA(SMAW)
DF-2
DF-3
淬火 MMA(SMAW) AWS E312
ESAB OK 84.52
UTP 67S
Castolin 2
Castolin N 102
200-250℃ HB300
HRC53-54
HRC55-58
HRC54-60
HRC54-60
最初几层用较软金属焊接。最后几层选用有适当硬度的焊条,635H的工具,小的焊补可在室温下进行
XW-10  淬火 MMA(SMAW) 200-250℃
VIKING 淬火 MMA(SMAW) 200-250℃
XW-41
XW-42
淬火 MMA(SMAW) Inconel 635 type
UTP 67S
Castolin 2
Castolin 6
200-250℃ HB280
HRC55-58
HRC56-60
HRC59-61
XW-5 淬火 MMA(SMAW) 200-250℃
V4 淬火 MMA(SMAW) Inconel 625 type
Castolin 6
200-250℃ HB280
HRC59-61
V10 淬火 MMA(SMAW) 200-250℃
635H 预硬 MMA(SMAW)   635H/635焊条 200-250℃ HRC59-62
635 淬火 MMA(SMAW) 180-250℃
ASP23 淬火 MMA(SMAW)   200-250℃
ASP30 淬火 MMA(SMAW) 200-250℃
ASP60 淬火 MMA(SMAW) 200-250℃
注意:由于有关开裂的危险,对于MMA焊接一般不推荐用高含碳量焊条。
TIG
DF-2
DF-3
淬火 TIG AWS ER 312
UTPA 67S
UTPA 73G2
Castotig 5
200-250℃ HB300
HRC55-58
HRC53-56
HRC60-64
UTPA696和Castotig 5不应用于超过四层焊接(开裂危险)
XW-10 淬火 TIG 200-250℃
VIKING 淬火 TIG 200-250℃
XW-41
XW-42
淬火 TIG Inconel 625 type
UTPA 73G2
UTPA 67S
UTPA 696
Castotig 5
200-250℃ HB 280
HRC53-56
HRC55-58
HRC60-64
HRC64-64
XW-5 淬火 TIG 200-250℃
V4 淬火 TIG Inconel 625 type
UTPA 73G2
UTPA 696
Castotig 5
200-250℃ HB280
HRC53-56
HRC60-64
HRC64-64
V10 淬火 TIG 200-250℃
635H 预硬 TIG 635/635H TIG焊条 200-250℃ HRC58-61
635 淬火 TIG 180-250℃
ASP23 淬火 TIG   200-250℃
ASP30 淬火 TIG 200-250℃
ASP60 淬火 TIG 200-250℃
要了解更详细的产品技术参数,请点击钢种名,转向相应的产品技术资料页面。

更多信息
请直接与东莞市弘超模具科技有限公司客户服务人员联络(联系电话:0769-82621066,全国统一服务热线:400-699-1286),以获得更多的有关瑞典一胜百冷作工具钢焊接工艺和技术动态以及其他
模具钢材的选择、应用、热处理及库存等相关资料。
资料来源:瑞典一胜百工模具钢
编辑整理:东莞市弘超模具科技有限公司
版权所有,转载或引用请注明链接和出处

【点击次数:】 【加入时间:2011-01-10 00:00:00】 【关闭本页
