当前位置:首页 -->技术服务 -->焊接加工


瑞典一胜百工模具钢焊接说明书-高温焊接

瑞典一胜百工模具钢焊接说明书-高温焊接

高温下焊接工模具钢主要原因是工模具钢高的淬透性容易引起焊接区和热影响区的开裂敏感性。冷作模具钢的焊接会引起在焊缝间焊接区和热影响区的迅速冷却,随之产生较脆的马氏体组织而带来开裂的危险。如在常温下焊接,在焊接区产生的裂纹会穿过整个模具导致完全开裂。因此模具在焊接时应保持在Ms温度以上50~100℃,严格地来说就是焊接区金属的Ms温度以上,它可能和钢基体不相等。

在某些情况下,钢基体完全淬透并在低于Ms温度回火。因此,焊接时预热工具会引起硬度下降。例如大多数低温回火冷作钢不得不被预热到超过回火的温度,回火温度通常在200℃左右。为了进行适当的预热,减轻焊接时开裂的危险,钢材的硬度一定会下降。

一个预热恰当的工具在多层焊接时,焊接区的大部分在焊接过程中保持在奥氏体态并随工具的冷却而慢慢转变,与单层焊时每焊一次马氏体转变一次相比,多层焊确保了整个焊接区均匀的硬度和显微组织,但重焊有开裂的危险。
在绝缘盒中预热

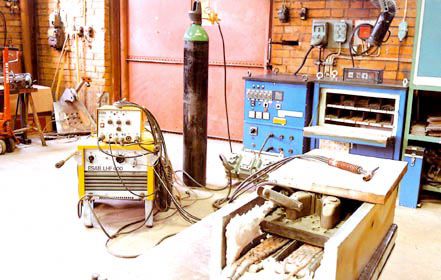

图1 在绝缘盒中预热

根据以上所述,很明显,整个焊接过程应在工模热的时候完成。不推荐先焊一部分让工具冷却下来然后继续预热来完成整个焊接,因为这有相当大开裂的危险。

虽然在炉内预热模具时可行的,但温度有可能不均匀(产生应力)并会在完成焊接前造成过度冷却(特别是小型工具)。
焊接时,在所需温度下预热和保持工具温度的最好方法是使用一个在箱壁内有电热元件的绝缘盒(见图1)。

图2显示了在炉内预热和在绝缘盒内预热的工模在焊接区截面上硬度分部的差异。很清楚,炉内预热工模其硬度波动壁绝缘盒内预热工具大得多。
用QRO 90焊条在炉内和绝缘盒内预热后焊接的焊接区截面硬度分布
——— 炉内预热温度
--- 绝缘盒内预热温度

图2 用QRO 90焊条在炉内和绝缘盒内预热后焊接的焊接区截面硬度分布。

更多信息
请直接与东莞市弘超模具科技有限公司服务人员联络(热线电话:400-699-1286),以获得更多的有关
模具钢材的选择、应用、热处理及库存等相关资料。
资料来源:瑞典一胜百工模具钢
编辑整理:东莞市弘超模具科技有限公司
版权所有,转载或引用请注明链接和出处

【点击次数:】 【加入时间:2011-01-08 00:00:00】 【关闭本页
