Cr5Mo1V工艺性能-Cr5Mo1V退火工艺曲线图

Cr5Mo1V钢属空冷淬硬型高耐磨冷作模具钢，耐磨性介于锰型和高碳高铬型工具钢之间，广泛用于下料模和成形模、轧辊、冲头、压延模和滚丝模，Cr5Mo1V钢也可用于某些类型的剪刀片。以下是东莞市弘超模具科技有限公司技术中心收集整理的有关Cr5Mo1V退火工艺曲线图，载于东莞市弘超模具科技有限公司《模具钢材质量管理手册》，技术文件号HC-Cr5Mo1V-3-附1，参考标准：Cr5Mo1V相关技术标准。
⒈锻后一般退火：
加热温度为840~870℃，保温2~3h，再炉冷至550℃以下出炉空冷，退火后硬度≤248HBS。下图为Cr5Mo1V钢的钢锭或钢坯退火工艺曲线图

⒉锻后等温退火：

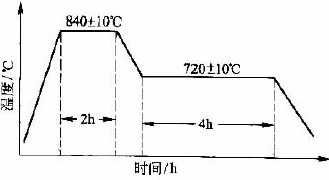

加热温度为830~850℃，保温2h，等温温度为710~730℃，等温2~4h，再炉冷至500℃以下出炉空冷或炉冷至室温，退火后硬度≤248HBS。下图为Cr5Mo1V钢的等温退火工艺曲线图

更多信息
请直接与东莞市弘超模具科技有限公司服务人员联络（热线电话：400-699-1286/0769-82621066），以获得更多的有关空冷淬硬型高高韧性高耐磨性冷作模具钢Cr5Mo1V以及其它高品质模具钢材的选择、应用、热处理及库存等相关资料。

资料来源：东莞市弘超模具科技有限公司
『版权所有，转载或引用请注明链接和出处』
