VIKING模具钢工艺性能_VIKING热处理工艺_VIKING锻造工艺

VIKING热处理工艺

VIKING是瑞典一胜百模具钢系列的一种油冷、气冷硬化的高韧性冷作模具钢，以下是东莞市弘超模具科技有限公司技术中心收集整理的有关瑞典一胜百模具钢VIKING的热处理工艺规范及锻造规范数据，数据载于东莞市弘超模具科技有限公司《模具钢材质量管理手册》，技术文件号HC-Assab-VIKING-3，参考标准：瑞典乌德霍姆Uddeholm钢厂相关技术标准。

VIKING的软性退火：
在保护气氛中加热至880℃，再以每小时约10℃的冷却速度炉冷到650℃，然后空冷。

VIKING的应力消除：
粗加工后，模具加热至650℃，保温2小时，缓冷至500℃，然后空冷。

VIKING的锻造工艺规范：
锻造温度1090℃~900℃。模具缓慢加热并均匀至约700℃，然后快速加热至热锻温度。锻打后，模具应置于炉中、木炭中、沙子中或蛭石中缓慢冷却。

VIKING的淬火：
⑴、预热温度：600℃~700℃，
⑵、奥氏体化温度：980℃~1050℃，通常采用1010℃淬火。

⑷、淬火介质
①循环气体或空气；②高压气体；③在200℃~550℃分级炉中淬火，1~120分钟，然后空冷；④油。
注意：模具冷却至50℃~70℃应马上回火。

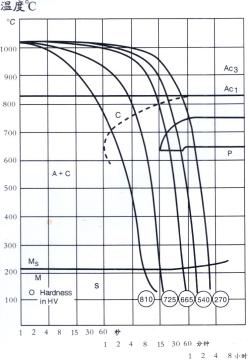

⑸、TTT图（恒温转变曲线图）                                             CCT图（连续冷却转变曲线图）


⑹、转变温度
当以每小时100℃的速度加热时，奥氏体大约在800℃开始形成；在约850℃转变结束。当以每小时100℃的速度冷却时，奥氏体大约在820℃时开始转变，约在750℃转变结束。
⑺、VIKING的硬度、晶粒度和残余奥氏体量与奥氏体化温度的关系：

VIKING的淬透性：
VIKING对于所有常用尺寸的工件均可淬透，以下是不同工件厚度对应的硬度曲线，回火温度180℃。

VIKING的回火：
缓慢均匀加热至回火温度，回火二次，最低回火温度180℃，保温至少2小时。
⑴、回火曲线图：

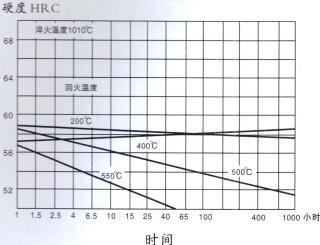

⑵、VIKING在不同回火温度下，回火保温时间对硬度的影响。

VIKING的火焰硬化和感应硬化：
VIKING可用火焰硬化和高频感应硬化。为使火焰或感应硬化后获得均匀的硬度，模具应首先预硬至35±2HRC，火焰硬化或感应硬化后应至少在180℃回火。

VIKING空冷后的尺寸改变：
试样：100×100×25mm

VIKING回火后的尺寸改变：
    尺寸改变%

                                    回火温度
注意：模具整体尺寸的改变是淬火和回火时尺寸改变的总和。

VIKING的氮化处理：
氮化处理使得模具具有一层坚硬的表面氮化层以提高其耐磨损和耐腐蚀性能。VIKING在525℃氨气氮化后，模具表面硬度可高达约1000HV。

产品资料：【VIKING│ASSAB VIKING】

更多信息
请直接与东莞市弘超模具科技有限公司服务人员联络（热线电话：0769-82621066/82621088，全国统一服务热线：400-699-1286），以获得更多的有关瑞典一胜百VIKING模具钢的技术参数以及其它高品质模具钢材的选择、应用、热处理及库存等相关资料。
资料来源：东莞市弘超模具科技有限公司技术中心
『版权所有，转载或引用请注明链接和出处』
