QRO 90 SUPREME热处理工艺_软性退火_去应力_淬火_回火工艺

QRO 90 SUPREME热处理工艺

QRO 90 SUPREME是瑞典乌德霍姆工具钢Uddeholm系列的一种高性能高寿命热作模具钢，QRO 90 SUPREME具有良好的热处理性能，非常好的抗回火性能。QRO 90 SUPREME的热处理工艺包括：QRO 90 SUPREME的软性退火工艺、去应力、淬火工艺、淬火介质选择、回火工艺、回火曲线图、CCT曲线图以及QRO 90 SUPREME淬火回火过程中的尺寸改变等。以下是东莞市弘超模具科技有限公司提供的有关瑞典乌德霍姆Uddeholm高寿命高性能热作模具钢QRO 90 SUPREME的热处理工艺参数（弘超技术文件号：HC-QRO 90 SUPREME-5），为模具的设计和应用提供一些参考，如需更多的相关资讯，敬请致电：0769-82621066，销售咨询热线：0769-82621088，全国统一服务热线：400-699-1286。

QRO 90 SUPREME的软性退火工艺：
在保护气氛下加热至820℃，以10℃/小时随炉冷至650℃，然后空冷。

QRO 90 SUPREME的去应力：
模具经过粗加工后，加热至650℃，保温2小时，缓冷至500℃，然后空冷。

QRO 90 SUPREME的淬火工艺：
预热温度：600 – 850℃，通常分两段预热；奥氏体化温度：1020 – 1050℃。

钢种牌号	弘超编号	淬火工艺
		温度℃	保温时间	回火后硬度
QRO 90 SUPREME	HC-QRO 90 SUPREME	1020	30	51±2HRC
		1050	15	52±2HRC

保温时间=模具在淬火温度完全热透后的保温时间；在硬化时必须进行气氛保护以避免脱碳或氧化。

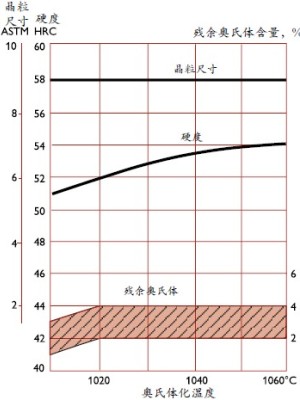

硬度、残余奥氏体含量、晶粒度和奥氏体化温度间的关系

QRO 90 SUPREME的淬火介质：
①高速气体/循环气氛；
②真空 (高压、高速气体)，有变形或开裂风险的模具可考虑采用分级淬火；
③盐浴或流动离子中，550℃；
④盐浴或流动离子中，约180 – 220℃；
⑤温油，约80℃。
注1：当模具温度达到50 – 70℃时，立即回火；
注2：为了获得最佳的模具性能，在可接受的模具变形范围内尽可能采用快的冷却速度。

QRO 90 SUPREME的回火工艺：
根据需要硬度，并参照回火曲线图选择回火温度。压铸模具至少回火3次，热锻模、挤压模至少回火2次。每次回火之间，必须冷却至室温，最低回火温度600℃，回火至少保温2小时，为了避免回火脆性，请勿在500 – 600℃回火。

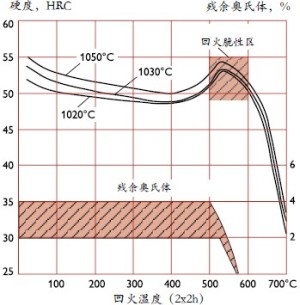

回火曲线图
图中曲线为空冷25x25x40mm试样所得，尺寸较大时，淬火后得贝氏体，其初始硬度较低，二次硬化峰值向高温方向偏移。
在过回火时，无论试样尺寸大小，曲线在45HRC以下都比较接近。

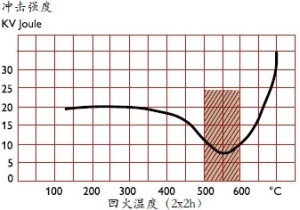

QRO 90 SUPREME经不同温度回火后的近似冲击韧性：
纵向试样，机加工后热处理。


不推荐在500-600℃进行回火，以免韧性降低。

QRO 90 SUPREME的CCT曲线图：
奥氏体化温度1020 - 1060℃，保温时间30分钟。QRO 90 SUPREME的CCT曲线图见题头大图。

QRO 90 SUPREME淬火回火过程中的尺寸改变：
淬火和回火时模具受到热应力及组织应力的影响，不可避免的造成模具尺寸改变和变形，因此通常建议热处理前预留足够的加工余量。一般情况下，最大尺寸方向通常会收缩，在小尺寸方向大多会涨大，但是，这也和模具尺寸、设计及冷却速度的影响。
QRO 90 SUPREME圆棒料，建议在长度、宽度和厚度方向预留0.3%的加工余量。

QRO 90 SUPREME的产品资料：【QRO 90 SUPREME_特性_化学成分_应用】
QRO 90 SUPREME的综合资讯：【QRO 90 SUPREME】

更多信息
请直接与东莞市弘超模具科技有限公司服务人员联络（热线电话：0769-82621066/82621088，全国统一服务热线：400-699-1286），以获得更多的有关瑞典乌德霍姆Uddeholm高寿命高性能热作模具钢QRO 90 SUPREME的技术参数数据以及其它高品质模具钢材的选择、应用、热处理及库存等相关资料。
资料来源：瑞典乌德霍姆工具钢(Uddeholm Tooling)
整理编辑：东莞市弘超模具科技有限公司技术中心
『版权所有，转载或引用请注明链接和出处』
